Televes T-200plus LSFH koax. kabel 1,2/5,3/6,9mm, Cu-PET, nehořlavý Dca, cívka 250m
Tisk
Parametry
Základní charakteristika |
|
---|---|
Výrobce | Televes |
Referenční číslo | 213002 |
Model | T-200plus |
Typ kabelu | C6 |
Kód kabelu PPC | 0 |
Kód kabelu Cabelcon | 0 |
Kompresní konektory | RG6 5.1 |
Použití kabelu | nehořlavý Dca |
Záruční doba [m] | 24 |
Elektrické parametry |
|
Impedance [Ohm] | 75 |
Kapacita [pF / m] | 55 |
Činitel krácení [%] | 82 |
Účinnost krytí [dB] | 85 |
Třída kabelu Class | Class A |
Útlumy |
|
Max. útlum 5 MHz [dB / 100m] | 1 |
Max. útlum 50 MHz [dB / 100m] | 4 |
Max. útlum 100 MHz [dB / 100m] | 5 |
Max. útlum 200 MHz [dB / 100m] | 7 |
Max. útlum 400 MHz [dB / 100m] | 12 |
Max. útlum 600 MHz [dB / 100m] | 14 |
Max. útlum 800 MHz [dB / 100m] | 15 |
Max. útlum 860 MHz [dB / 100m] | 16 |
Max. útlum 1000 MHz [dB / 100m] | 17 |
Max. útlum 1350 MHz [dB / 100m] | 20 |
Max. útlum 1750 MHz [dB / 100m] | 23 |
Max. útlum 2150 MHz [dB / 100m] | 26 |
Max. útlum 3000 MHz [dB / 100m] | 30 |
Konstrukční parametry |
|
Typ kabelu RG | RG-11 |
Materiál vodiče | čistá měď |
Průměr vodiče [mm] | 1,2 |
Průměr dielektrika [mm] | PE |
Materiál dielektrika | 5 |
Typ fólie | Cu |
Stínění | Cu-PET |
Materiál opletení | čistá měď |
Hustota opletení [%] | 73 |
Průměr vnějšího vodiče [mm] | 5,3 |
Průměr pláště [mm] | 6,9 |
Materiál pláště | LSFH |
Pracovní teplota [°C] | -25 ... 70 |
Norma hořlavosti [IEC] | Dca |
Transportní informace |
|
Balení | cívka 250m |
Fyzické vlastnosti |
|
Barva | šedý |
Min. poloměr ohybu [mm] | 35 |
Podrobnosti o produktu
📝 Popis

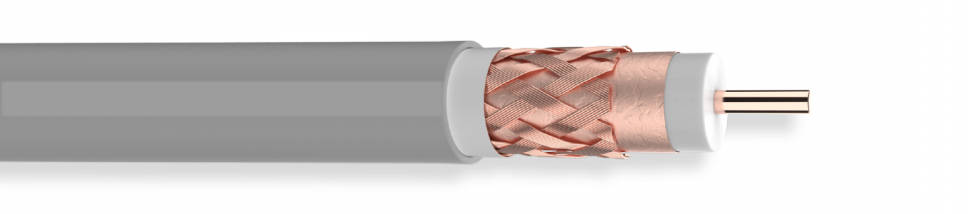

Televes T-200plus LSFH je anténní koaxiální nehořlavý Dca kabel se středem 1,2mm z čisté mědi, opletením z materiálu čistá měď a s pláštěm LSFH o průměru 6,9mm.
Středový vodič (jádro) s průměrem 1,2mm je vyrobený z čisté, tedy 100% mědi. To je naprostý základ kvalitního kabelu.
Stínění je dvojité, složené z měděné fólie vložené mezi dielektrikum a opletení 73% z čisté mědi. Průměr stínění je 5,3mm. Z hlediska elektrického, je to nejlepší řešení, jehož nevýhodou je vyšší minimální poloměr pohybu.
Plášt kabelu o průměru 6,9 mm je LSFH (Low Smoke Free Halogen), nemá UV stabilizaci, ale nevede oheň a je samozhášivý, takže je určený do vnitřních prostor veřejných budov. Bezhalogenní pláště splňují vyšší třídy reakce na oheň.
Kabel je typu C6, to znamená, že má útlum cca 6dB na 100 m na frekvenci 200 MHz. Útlum v televizním pásmu je asi 14dB na 100 m (600 MHz). A pro satelit platí útlum 26dB (2150 MHz).
Účinnost krytí je 85 dB. Kabel má certifikaci stínění Class A. Čím lepší je tato hodnota, tím více je televizní signál chráněn proti rušení zvenčí.
Impedance kabelu je 75 Ohm, takže je určený pro rozhlasové, televizní, kabelové a satelitní vysílání a analogové kamery CCTV.

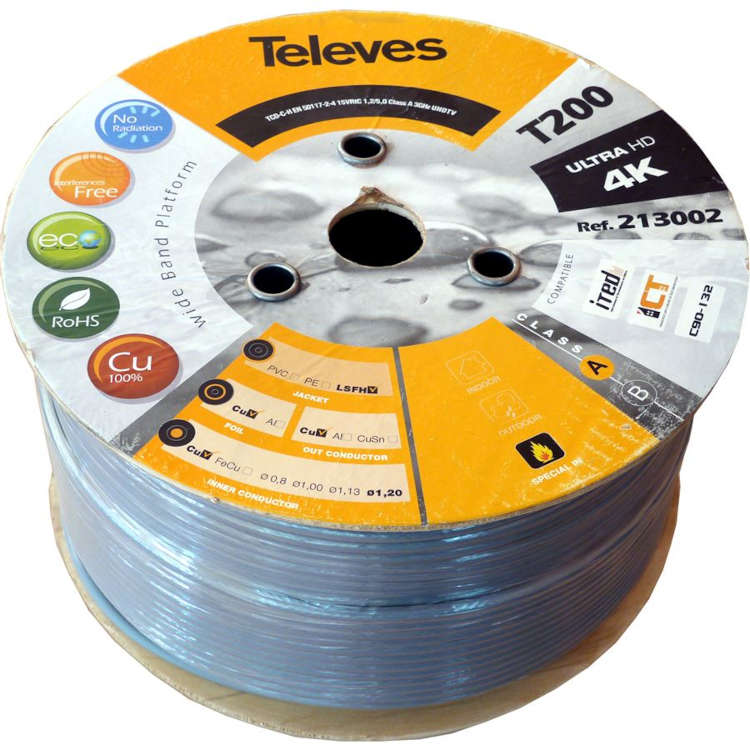

Balením kabelu je cívka 250m.
