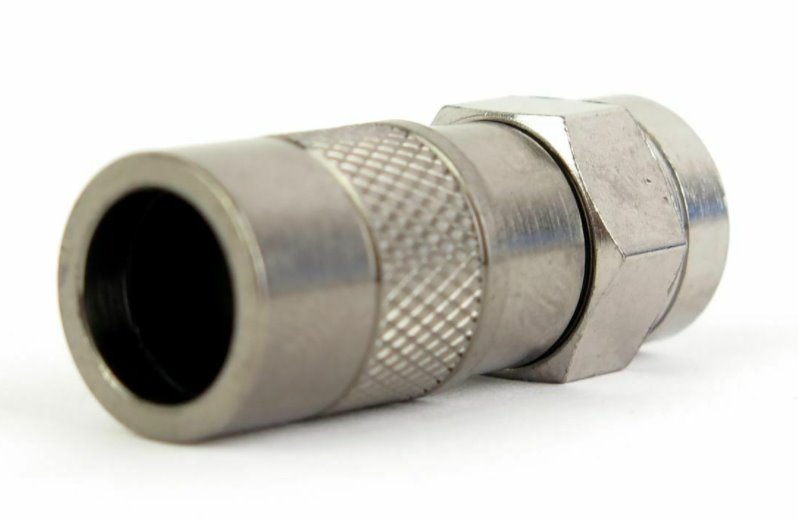

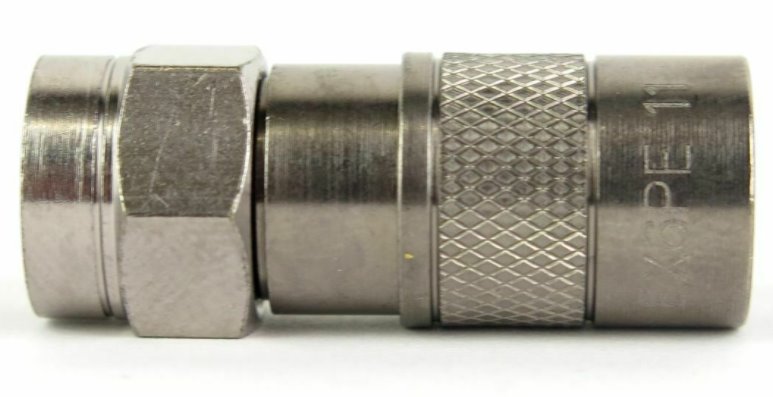

PPC EX6 PE konektor Fm na kabel 4,8/6,8mm (Coax9 PE, H125 PE), kompresní, pro PE plášť
Tisk
Související dokumenty
Instalace
EX59-EX6_install_sheet.pdf
Související produkty
Exelento F-konektor 6,8 mm, HQ niklovaná měď, vodotěsný Konektory a redukce EXELENTO patří bezesporu k tomu neljepšímu, co lze na evropském trhu najít.
9.80 Kč
Širokopásmová koaxiální přepěťová ochrana SPKO-F75-SAT-B / F-F je přepěťová ochrana T1 (svodič bleskového proudu tř. B). Je určena k ochraně koaxiálních svodů od TV antén a SAT konvertorů a k nim...
613.47 Kč
Podrobnosti o produktu
PPC EX6 PE kompresní F konektor 6.8 mm pro PE pláště
Speciálně navržený F konektor pro venkovní PE kabely s kovovými svorkami zaručují maximální sevření kabelu a zamezí tak uvolnění konektoru. Ideální pro venkovní kabely s pláštěm PE o průměru vnějšího pláště 6,8 mm např. Draka Coax 1.13/4.8 F PE CU.
Hlavní vlastnosti
• Kovové svorky pro maximální sevření kabelu.
Společnost PPC klade maximální důraz na kvalitu svých produktů. Disponuje proto vlastní laboratoří s certifikovaným personálem, kde veškeré produkty procházejí důkladnou a podrobnou kontrolou kvality od prototypu až po výrobu. Produkty procházejí např. zrychleným procesem stárnutí díky simulaci komor se solnou mlhou, zrychlenou expozí UV záření, opakovanými teplotními cykly od -40 °C až 85°C, pevností v tahu atd.
Technické parametry
Šřka pásma
0 MHz......3 GHz
Impedance
75 OHm (nominální)
Dopručený průměr kabelu
6.8 mm
Zpětný odraz sestavy
min. / měřený
5 MHz - 500 MHz
28 dB / ≥31.2 dB
500 MHz - 860 MHz
24 dB / ≥27.3 dB
860 MHz - 1000MHz
24 dB / ≥27.2 dB
1000 MHz - 1750MHz
16 dB / ≥19.9 dB
Zpětný odraz EX6PE
min. / měřený
5 MHz - 500 MHz
24 dB / ≥37.3 dB
500 MHz - 860 MHz
29 dB / ≥32.9 dB
860 MHz - 1000MHz
28 dB / ≥31.3 dB
1000 MHz - 1750MHz
22 dB / ≥25.3 dB
Přenosová impedance
5 MHz - 30 MHz
1.4 mOhm
Úlum stínění
30 MHz - 1000 MHz
≥100.3 dB
1000 MHz - 2000 MHz
≥99.6 dB
2000 MHz - 3000 MHz
≥97.9 dB
Zkreslení signálu
≥110 dBc
Proudová zatížitelnost
≥4 A @ 60 V
Dielektrická odolnost
2 KV
Odpor izolace
≥29.99 mOhm @ 500 V
Provozní teplota
-40°C.....+60°C
Instalační teplota
-5°C......+50°C
Stupeň krytí IP
IPx8 1 m/24h
Pevnost v tahu
25 kg
